公称通径：NPS1/2"~8"
公称压力：Class150~300Lb
主要材质：1Cr18Ni9Ti、SS304
适用介质：重油、胶类等易凝固介质
驱动方式：手动、电动、气动
设计标准：ASME B16.34 GB/T12224
结构长度：ASME B16.10 GB/T12221
毗连法兰：ASME B16.34 JB/T79
试验和磨练：JB/T9092 API 598

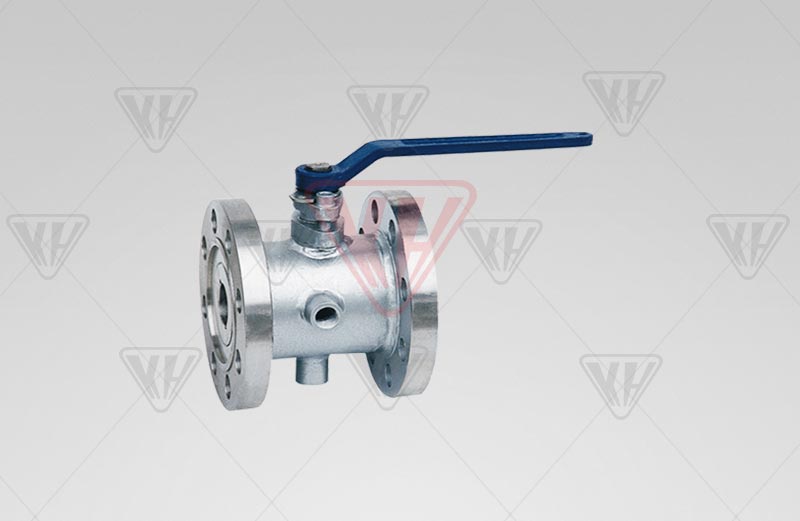

一、BQ41F保温夹套球阀特点
BQ41F缩径保温球阀具有保温、保冷特征。。 。按GB设计制造法兰毗连按79-94标准制造用于石油、化工、冶金、制药行业。。 。
BQ41F缩径保温球阀由于接纳了蒸气夹套保温。。 。故纵然外界温度降到零度以下，， ，，，，该阀仍操作无邪包管输油管道能断开，， ，，，，其优点是一般控制阀门所没有的。。 。它是重油运送管原理想的控制阀门。。 。
凭证用户需要夹套注入蒸气、导热油、冷却水、冷气等。。 。使用整个阀门长温或降温抵达所需要的温度。。 。能防止介质结晶。。 。 BQ41F缩径保温球阀产品具有优异的保温保冷特征，， ，，，，具阀门的痛径与管径一致，， ，，，，同时又能有用降管路中介质热量损失。。 。主要用于石油、化工、冶金、制药、食物等种种系统中，， ，，，，以运送还常温下会凝固的高粘度介质。。 。
二、BQ41F保温夹套球阀主要毗连尺寸（mm）
|
公称通径DN |
法兰规格 |
尺寸（mm） |
重量（Kg） |
|||||||
|
d |
L |
H |
W |
E |
Q |
P |
||||
|
inch |
DN |
150、300Lb；；；；10K、20K |
||||||||
|
1/2 |
15 |
15*40 |
15 |
110 |
101 |
130 |
58.5 |
147 |
NPT3/4 |
5 |
|
3/4 |
20 |
20*40 |
19 |
117 |
101 |
160 |
58.5 |
147 |
NPT3/4 |
6 |
|
1 |
25 |
25*50 |
25 |
127 |
106 |
160 |
63.5 |
156 |
NPT3/4 |
9 |
|
11/2 |
40 |
40*65 |
38 |
165 |
125 |
230 |
62.5 |
181 |
NPT3/4 |
15 |
|
2 |
50 |
50*80 |
51 |
178 |
135 |
230 |
68 |
218 |
NPT3/4 |
21 |
|
3 |
80 |
80*150 |
76 |
229 |
193 |
400 |
82 |
275 |
NPT3/4 |
38 |
|
4 |
100 |
100*200 |
102 |
254 |
265 |
700 |
83 |
300 |
NPT3/4 |
70 |
|
6 |
150 |
150*250 |
152 |
292 |
355 |
1100 |
95 |
403 |
NPT1 |
101 |
|
8 |
200 |
200*350 |
203 |
330 |
410 |
1100 |
100 |
492 |
NPT1 |
140 |
三、保温夹套球阀主要零件材质表
|
序号 |
零件名称 |
材质 |
|
|
GB |
ASTM |
||
|
1 |
夹套 |
25 |
105 |
|
2 |
阀座 |
WCB |
A216-WCB |
|
3 |
阀体 |
25 |
A105 |
|
4 |
密封圈 |
PTFE、对位聚苯 |
|
|
5 |
球体 |
||
|
6 |
阀杆 |
1Cr13 |
A247-410 |
|
7 |
填料 |
柔性石墨 |
|
|
8 |
填料压盖 |
WCB |
A216-WCB |
注：保温夹套球阀主要零部件及密封面的材质可凭证现实工况条件或用户特殊要求设计选用。。 。
四、BQ41F缩径保温球阀I型主要毗连尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
五、BQ41F缩径保温球阀II型主要毗连尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
B |
F |
Z-Φd |
2-G |
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
3/8 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
3/8 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
3/8 |
|
32 |
165 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
1/2 |
|
40 |
180 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
1/2 |
|
50 |
200 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
1/2 |
|
65 |
220 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
1/2 |
|
80 |
250 |
195 |
160 |
135 |
20 |
3 |
4-Φ18 |
1/2 |
|
100 |
280 |
215 |
180 |
155 |
20 |
3 |
4-Φ18 |
1/2 |
|
125 |
320 |
280 |
240 |
210 |
22 |
3 |
4-Φ23 |
1/2 |
|
150 |
360 |
335 |
295 |
265 |
26 |
3 |
4-Φ23 |
1/2 |
